OpenGL-基础程序

AI正在绞尽脑汁想思路ING···

BiのAI摘要

HunYuan-Lite

代码展示

我们先从基本的OpenGL程序开始吧，这是一个简单的OpenGL程序：

#include<GL/glut.h>
using namespace std;

// 回调函数
void myDisplay()
{
	// 清除缓冲区
	glClearColor(0.0, 0.0, 0.0, 0.0);
	glClear(GL_COLOR_BUFFER_BIT);
	// 正交模式
	glMatrixMode(GL_PROJECTION);
	gluOrtho2D(0.0, 500.0, 0.0, 500.0);
	glColor4f(0.0, 1.0, 0.0, 0.0);
	glRectf(50.0, 50.0, 400.0, 400.0);

	// 划线
	glColor3f(1.0, 1.0, 0.0);
	glBegin(GL_LINES);
	glVertex2f(50.0, 50.0);
	glVertex2f(400.0, 400.0);
	glVertex2f(400.0, 50.0);
	glVertex2f(50.0, 400.0);
	glEnd();

	// 画点
	glColor3f(1.0, 0.0,  0.0);
	glPointSize(20.0);
	glBegin(GL_POINTS);
	glVertex2f(15.0, 15.0);
	glEnd();

	// 画三角形
	glBegin(GL_TRIANGLES);
	glColor3f(0.0, 0.0, 1.0);
	glVertex2i(200, 300);
	glVertex2i(100, 100);
	glVertex2i(300, 100);
	glEnd();


	glFlush();

}
int main(int argc, char* argv[])
{
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE);
	glutInitWindowPosition(100, 100);
	glutInitWindowSize(500, 500);
	glutCreateWindow("");
	glutDisplayFunc(&myDisplay);
	glutMainLoop();
	return 0;
}

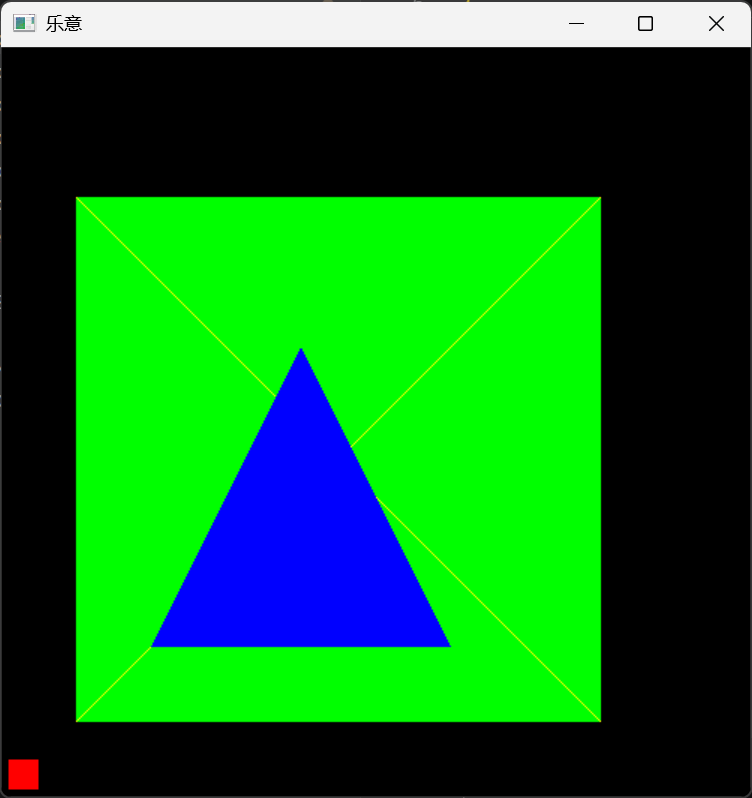

这是运行结果图：

代码解释

这段代码展示了经典的 OpenGL (GLUT) 固定渲染管线基本操作。为了方便理解，我将这些函数按照 初始化与窗口管理、状态设置、坐标变换 以及 图形绘制 四个类别进行了整理。

1. 窗口管理与初始化 (GLUT 库)

这类函数主要用于配置窗口系统和处理程序的运行流程。

函数名称	功能描述	核心参数说明
glutInit	初始化 GLUT 库	接收 main 函数的命令行参数
glutInitDisplayMode	设置显示模式	GLUT_RGB (使用颜色模式), GLUT_SINGLE (单缓冲区)
glutInitWindowPosition	设置窗口在屏幕上的初始位置	窗口左上角坐标 $(x, y)$
glutInitWindowSize	设置窗口的宽度和高度	像素值 (Width, Height)
glutCreateWindow	创建窗口	字符串参数作为窗口标题
glutDisplayFunc	注册显示回调函数	传入负责绘图的函数指针
glutMainLoop	进入 GLUT 事件处理循环	让程序持续运行，等待重绘或交互

---

2. 状态设置与缓冲区操作

这些函数用于配置 OpenGL 的全局状态（如颜色、点大小）或清理画布。

函数名称	功能描述	核心参数说明
glClearColor	设置清除颜色（背景色）	RGBA 值 (0.0~1.0)，此处设为黑色
glClear	清除指定的缓冲区	GL_COLOR_BUFFER_BIT 表示清除颜色缓存
glColor4f	设置当前的绘制颜色 (带透明度)	RGBA 分量
glColor3f	设置当前的绘制颜色 (不带透明度)	RGB 分量
glPointSize	设置点的像素大小	浮点数，数值越大点越粗
glFlush	强制刷新缓冲区	确保绘图命令立即执行并输出到显示设备

---

3. 矩阵与坐标变换

用于定义物体是如何投影到屏幕上的。

函数名称	功能描述	核心参数说明
glMatrixMode	设置当前矩阵模式	GL_PROJECTION 切换到投影矩阵堆栈
gluOrtho2D	定义二维正交投影裁剪区域	定义视野的左、右、下、上边界范围

---

4. 几何图形绘制

OpenGL 的核心绘图逻辑，通过指定顶点来构建形状。

函数名称	功能描述	核心参数说明
glRectf	绘制一个实心矩形	传入左下角坐标和右上角坐标 $(x1, y1, x2, y2)$
glBegin	标记图元绘制的开始	GL_LINES (线), GL_POINTS (点), GL_TRIANGLES (三角形)
glVertex2f	指定一个二维顶点 (浮点型)	坐标 $(x, y)$
glVertex2i	指定一个二维顶点 (整型)	坐标 $(x, y)$
glEnd	标记图元绘制的结束	必须与 glBegin 成对出现

---
